光伏電站運維檢測程序二

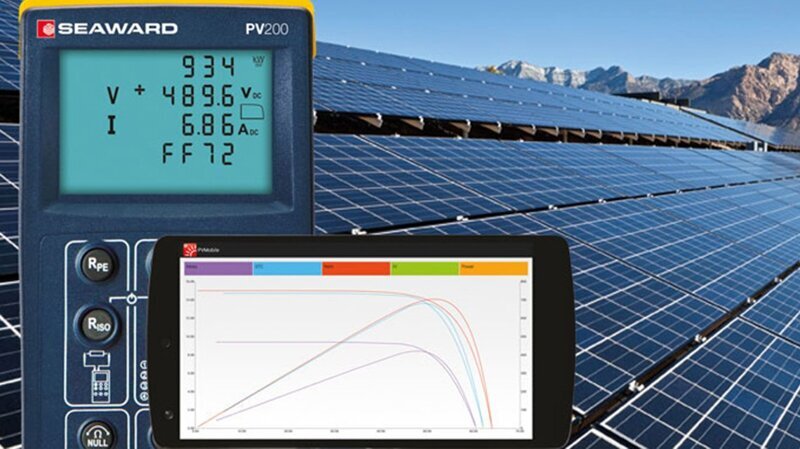

6光伏電站運維診斷程序

6.1數據采集系統的驗證

6.1.1總則

DAS檢查用于驗證現有系統。如果任何組件不符合規格，那么與嘗試更改設置相比，用新組件替換它可能更快更便宜。在某些情況下，便宜和好的選擇可能是制定在指定時間間隔內更換設備(如輻照度傳感器)的政策，而不是花費時間驗證數據，然后在超出校準范圍時更換。在確定讀數是否在可接受范圍內時，考慮所有儀器的準確性。

在涉及到的設備上執行測試，這些設備可以安裝在系統中的組合器盒、開關設備、陣列中的變壓器和逆變器以及單獨的專用 DAS 機殼中。在相對穩定的室外條件下進行測量是理想的。如果在現場無法登錄 DAS，則可以將時鐘同步以比較現場讀數與 DAS 歷史記錄。但是，這是不太可取的，因為可能需要額外的旅行才能對不同的讀數進行調整。

6.1.2通用DAS

DAS可以是獨立系統，也可以是集成在逆變器內的較小系統。無論哪種情況，重要的是要驗證系統是否定期記錄結果，以確保系統性能可靠的歷史記錄。

a) 登錄到DAS程序:

查看系統歷史記錄以確認數據不是間歇性的。來自逆變器的間歇性數據可能是逆變器引起的噪聲的結果，也可能是通信連接或上行鏈路協議不佳的結果。

c)檢查所推薦的屏蔽電纜是否用于通信布線。

d)檢查通信線路，確保它遠離帶電壓導體。

e)確認盾牌只在一個地點著陸(與地面相連);最好在DAS圍欄處這樣做。

6.1.3全球水平輻照度傳感器

a)確保設備已正確安裝:

b)確保位置沒有陰影。

c)使用level來確保它是水平的。

d)必要時用布和溫和的肥皂溶液清潔，和/或按照制造商的清潔說明進行清潔。

e)登錄到DAS程序。

f)將清潔過的、最近校準過的手持式傳感器放置在相同的間距和方向上。

g)比較和記錄結果，例如用于未來數據分析和/或退化趨勢。

h)如果超出可接受范圍，更換傳感器，注明新傳感器的序列號，以便進行原裝更新。

6.1.4陣列輻照度傳感器平面

a)確保設備已正確安裝。

b)確保位置沒有陰影。

c)使用傾角計和羅盤以確保其與陣列處于相同的間距和方位。大型陣列和/或具有多個方位的陣列可能有多個傳感器。

d)必要時用布和溫和的肥皂溶液清潔，和/或按照制造商的清潔說明進行清潔。

e)登錄到DAS程序。

f) 將清潔過的、最近校準過的手持式傳感器放置在相同的間距和方向上。

g) 比較和記錄結果。

h) 如果超出可接受范圍，請更換傳感器，并注明新傳感器的序列號，以便進行原裝更新。

6.1.5環境溫度傳感器

a)登錄到DAS程序。

b)從手持溫度傳感器讀取數據。

c)比較和記錄結果。

d)如果超出可接受范圍，更換傳感器，并注明新傳感器的序列號，以便進行原裝更新。

6.1.6組件溫度傳感器背面

a)確保傳感器正確地粘附在組件中單元的中間組件的背面。

b)登錄到DAS程序。

c)從手持溫度傳感器讀取讀數。

d)比較和記錄結果。

e)如果超出可接受范圍，請更換傳感器，并注明新傳感器的序列號，以便進行原裝更新。

f)與其冒損壞組件的風險，不如將傳感器留在原處并將新傳感器安裝在下一個最近的單元的中間。

6.1.7 風速計

a)登錄到DAS計劃。

b)對于杯式風速表，握住杯子并確認其讀數為0公里/小時。

c)轉向以確認它正在移動。

d)如果需要進一步測試，對于超聲波風速計，使用手持風速計并以大于每秒3米的一致風速比較結果

e)如果超出可接受范圍，請更換傳感器，并注明新傳感器的序列號，以便進行原裝更新。

6.1.8電流傳感器

a)登錄到DAS計劃。

b)將電流讀數與逆變器顯示的電流讀數進行比較。

c)收入等級驗證涉及使用經校準的電流表，并在系統運行時將其放置在相同導體周圍。

d)比較結果。

e）如果超出可接受范圍，請更換傳感器，并注明新傳感器的序列號，以便進行原裝更新。

6.1.9電壓傳感器

a)登錄到DAS程序。

b)用歐姆表檢查熔斷器。

c)使用校準電壓表測試電路。

d)比較結果。

e)如果發現任何差異，請切換到其他階段。

1)檢查儀表本身是否工作不正常。

2)檢查參考相是否貼錯標簽

6.1.10 收入計

a)登錄到DAS程序。

b)瀏覽程序，將編程電流互感器(CT)比值與CT上所列的比值進行比較。

c)檢查所有三相的功率因數，確認其與系統運行的功率因值接近一致。

d)注意，在啟動時或在光線較弱的條件下，功率因數可能較低，例如低于250W/m2。

e)在系統運行時確認相位旋轉正確。

f)將收入等級數據與逆變器數據進行比較，指出差異。

6.1.11變頻器內部傳感器

a)登錄到DAS程序。

b)確認系統正在準確地進行校驗，并在可能的情況下確認讀數。

c)確認在鏈中的最后一個逆變器上安裝了合適的電阻或接線端子(如果需要)

6.1.12聯合器箱液位監測

a)登錄到DAS程序。

b)確認與所有設備的通信。

c)將結果與手動串電流測量結果或其樣本進行比較。

6.1.13字符串級別監控

a)登錄到DAS程序。

b)確認與所有設備的通信。

將記錄的串電流與同一箱中和/或來自相鄰箱中的其他串電流進行比較，這些串電流的組件以相同的方向安裝。由于工作溫度和組件變化，可能會出現輕微差異。

d)將DAS記錄的串行電流與手工測量的基線串行電流進行比較。

6.1.14組件級監控

a)登錄到DAS程序。

b)確認與所有設備的通信。

c)如果需要，遮蔽單個組件，以確認組件映射是準確的。

6.2變頻器的診斷

當逆變器離線時，技術人員應確定原因并在適用的情況下糾正錯誤?？梢酝ㄟ^遠程檢查逆變器或通過報告錯誤的本地接口檢查逆變器。建議的后續行動列在表4中。這些是常見的例子具體建議和要求應由逆變器制造商提供。

表4-常見報告的變頻器誤差

當故障條件恢復正常時，一些逆變器的故障會自動清除，但一些故障條件需要手動重置逆變器。接地故障保險絲甚至交流保險絲都是難以購買的非標件。隨時準備更換，特別是在現場或投資組合中有多臺相同型號的逆變器的情況下。擁有合格的技術人員，并配備適當?shù)耐ㄓ酶鼡Q部件，有助于最大限度地提高系統正常運行時間。

某些逆變器的維修操作要求系統停機進行安全檢查。首先對設備進行目視檢查，然后進一步檢查子組件、線束、接觸點和主要部件。

下列逆變器樣品服務清單適用于較大的中央逆變器(非住宅規模)，并不適用于所有制造商的所有型號:

a)檢查主要裝置和控制板是否有變色。必要時使用檢查鏡。

b)檢查輸入直流電容和輸出直流電容器是否有過熱損壞的跡象。

c)從前面顯示面板記錄所有電壓和電流讀數。

d)檢查櫥柜、通風系統和絕緣表面的外觀/清潔度。

e)檢查端子和電纜的腐蝕/過熱情況。

f)所需的扭矩端子、連接器和螺栓。

g)記錄環境天氣狀況，包括溫度和天氣是陰天還是晴天

h)檢查直流和直流電涌抑制器的外觀是否有損壞或燒傷痕跡。

i)檢查所有安全裝置(緊急停車裝置、門開關、接地故障探測器中斷器)的運行情況。

j)檢查(清潔或更換)空氣過濾器元件。

k)糾正任何發現的缺陷。

l)完整的維修進度卡。

m）完成書面檢驗報告。

n）如果現場有經過制造商培訓的人員，安裝并執行任何建議的工程現場修改，包括軟件升級。
