可持續的生態、能源平衡上不斷提高的效能和經濟上的說服力，這一切說明：光伏系統發電正在迅速獲得非凡的意義。如今，光伏發電已被認為是未來的能源來源。Z大限度地利用太陽能、取得Z大的產出，需要J對的精確度。這就導致了在各個階段的操作過程中，對使用的測量技術要求極高：已在規劃階段的光伏系統，決定性的因素，必須準確地確定，并納入系統的概念。

在Z初啟動和定期測試期間，必須準備一份報告，其中包括標準中所規定的電氣測量值和系統數據。光伏安裝的質量和性能，可引證、記錄在光伏系統認證中，以便日后追塑核實。質量的保證對整個系統的使用壽命有著至關重要的意義,畢竟，系統業主需要可靠的、決定性的產量監控，以確保長期盈利。

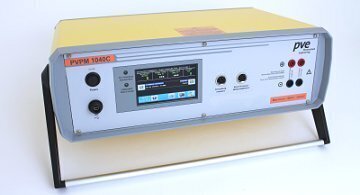

德國PVE公司生產的光伏組件IV及功率測試儀PVPM1040X，為滿足這些苛刻的條件而開發，使精確測量成為可能，并且高效便捷。它的設計理念：精度Z大化-努力Z小化，在別人還在輸入數據的時候，輕松讀取您的測試結果！測試符合IEC62446《并網光伏發電系統：技術資料，委托檢測和驗收測試的Z低要求》標準。高精確度，歸功于對光伏?？旌徒M件的容性負載，穩定測量特性IV曲線。

PVPM1040X能夠測試光伏組件以及組件串的IV曲線，并能夠現場測試并計算出Z大功率Ppk，串聯電阻Rs和并聯電阻Rp。計算結果直接顯示在高級別的防水彩色顯示屏上。正常情況下，測試的Z大功率Ppk是基于STC（1000W/m2，25℃，AM1.5）標準測試條件下的，而Z大功率測試通常是在實驗室的條件下完成很難在多變的戶外條件下進行量測并得到精確的結果。
但是多特蒙德大學的Wagner教授通過多年的研究開發出非常容易操作而且精確測試的方法，此方法已經有，并將此方法應用在PVPM1040X系列設備中。因此通過使用PVPM系列產品電站系統光伏組件的品質控制將變得快速測試而經濟高效。這個簡單而有意義的檢測服務非常的方便客戶和安裝電站人員，不單單是IV曲線的測試也可以通過使用PVPM進一步的解釋電池組件和組件串的其他電特性，這也是PVPM1040X同時也適合于實驗室和開發研究的原因。

PVPM1040X光伏IV曲線測試儀特色功能：

☆ 保護的計算處理程序用來評估光伏發電機，無需了解制造商的細節。

☆ 保護的計算處理程序用來確定發電機的內部串聯電阻，僅基于單次測量的典型IU曲線。

☆ 測量儀器的內置總負載隔離開關(1000 V/32ADC)與光伏發電組件斷開，本質安全。

☆ 符合IEC / EN 60904-2標準的校準光線傳感器與集成PT1000溫度傳感器

☆ 多種語言顯示：英語、德語、意大利語、西班牙語

☆ PVPM 1040X是峰值功率測量、功能曲線測量儀儀器，適用于1000V、20A范圍內波動的太陽能光伏系統。

☆ 測量無需耗時輸入模塊數據

☆ 太陽能光伏系統測試儀PVPM 1040X，能對光伏模塊及組件可靠地確定特性曲線。

☆ 由于一項受保護的處理技術，使得這種創新的測試儀器能夠在一次安裝測量時，同時確定幾個數值：峰值功率、內部串聯電阻、內部并聯電阻，無需輸入模塊的其它參數。

☆ 故障診斷和質量文件從而可以快速完成，簡單而且可靠。

☆ 測量值易于讀?。焊叻直媛省⒛芗嫒輬D形的彩色觸摸屏顯示，在陽光下也適合使用。這個新發現的測量程序效率，在Z初啟動和定期測試過程中，大量節省了安裝技術人員的時間?？蛻舯M可放心系統會一直處于Z佳狀態、能源從朝著陽光的一面產出。

☆ 測量范圍廣廣泛、綜合的測量方法，使得PVPM 1040X成為太陽能應用技術的通用測量儀器。例如，測量出的峰值功率也可以用于確定峰值比。此外，通過測量獲得的特性曲線，能準確洞悉被測模快和組件的電氣參數。所以，儀器也非常適合作為精密測量儀器應用于在科研和開發。

☆ 輻照度參考傳感器-標準的單晶輻照度傳感器，完整的Pt1000溫度探頭，含裝配接頭及10米連接線。

☆ 外部安全斷路器-外部負載斷路器（1000V/25A）可以實現光伏發電機和測試儀器的全極斷開。

☆ 4根10米長的導線，用于負載斷路器和光伏發電機的連接。

☆ 外部Pt100溫度傳感器，含10米長連接線。

☆ 外部16VDC，2.5A的電源組，用于PVPM1040X的供電。

☆ PV分析軟件-借助于強大的數據庫，可以對于測試的特征曲線進行可視化的分析，評估及存檔（目前有英文和德文兩個版本）。

PVPM 1040X可以很容易自動量測得到 IV 曲線，從量測數據上也很容易自動計算得到Z大功率Ppk，串聯電阻 Rs 和并聯電阻 Rp。PVPM系列設備可以在不接電腦條件下獨立的測試得到所有數據，然后用戶可以將設備量測的數據導入到電腦中做更進一步的分析。設備本身可以存儲幾千筆的完整數據，能夠直接顯示的數據由下面的幾個部分組成；

1、Z終值

Peak Power Ppk  Z大功率

Internal Series Resistance Rs 串聯電阻

Internal Parallel Resistance Rp 并聯電阻

2、過程值（依賴于輻照和溫度）

Vpmax , Ipmax , Pmax 分別是：Z大功率電壓，Z大工作電流，Z大功率（當前輻照下）;

Voc , Isc , FF, Tmod , Eeff， 分別是： 開路電壓，短路電流，填充因子，參考溫度，轉換效率;

3、IV 曲線圖形

PVPM1040X光伏IV曲線測試儀技術參數

一、設備外殼

工業級別塑料箱體： IP67級別防水，防塵，外蓋開關操作容易，便于手提。操作顯示面板耐用，所有連接接口都設計在面板上，更方便用戶使用。

操作

二、測試單元

1.  內置工業電腦，內部存儲512MB，可以存儲幾千筆數據;

2.  采樣速率100KHz，精度12Bit;

3.  IV參數的測試精度小于1%，Z大功率偏差在±5%內;

4.  采用四線制測試方式，避免測試誤差。

5.  單次測試時間為從200ms到2 秒（量測100組數據序列），W美測試高效組件多種規格并集成  PT1000  溫度傳感器的輻照參考電池；（避免光譜響應偏差造成的功率偏差）

6.  可選背板溫度測試探頭，可以測試組件背板的實際溫度;

7.  德國  ISE  或者  ISE Fraunhofer  實驗室校準的參考電池：單晶，多晶，非晶，CIS，多種類型可選擇，

8.  設備帶有安全開關，可以防止由于接線極性接反以及其他錯誤造成的設備損壞，進而保護設備。

三、測量范圍

機臺型號：PVPM1000X

電壓量程：25/100/500/1000V

電流量程：2/5/10/20A

溫度量程：-40°C-+120°C

輻照度量程：0-1300W/m2（Pt1000）

*測試量程可以按照上表自由組合，測試時設備會自動按照上一次量測結果進行量程調整，不需要手動調節量程，方便用戶使用。

*注意：設備必須在既定的量程范圍內使用，而不能超出量測范圍使用，以免損壞設備。

四、 顯示單元

適合全天使用的彩色 TFT LED 背光顯示屏，分辨率 480X272，高對比度。

五、 設備操作

1. 直接通過設備的觸摸屏進行操作，操作界面簡單易于使用，測試結果直接顯示在觸摸顯示屏上。

2. 可以通過 USB 傳輸數據到電腦中，進行數據的處理和分析。

3. 設備供電鋰電池11.25V/8.8Ah/99.6Wh(可以連續工作8個小時)；

4. 接外部交流電時設備也可以操作和使用，供電電壓90-264V，47-63Hz適合全球所有電壓標準內部自動充電保護，通過 LED 顯示充電狀態。

5. 尺寸寬: 40.6cm, 高: 17.5cm, 長: 33cm, 重量：大約 7.7 千克（重量包含工具箱的重量：安全開關，參考電池片，以及線纜放置在自帶工具箱里）

六、 其他特色

1. 容性負載下的穩定測量使得得到的U-I曲線能夠精度、可靠性更高。

2. 可測量短路電流Isc，開路電壓Uoc，峰值功率Pmax，串聯電阻Rs，內部并聯電阻Rp。

3. 即時數據轉換為STC

4. 獲得的光伏發電測評系統，即時沒有廠家的技術規格也能精確測量。

5. 獲得的能根據U-I曲線來確定光伏發電系統內部串聯阻抗的方法。

6. 帶有雙向數據交互功能的完整的客戶數據庫

7.  帶有雙向交互功能的完整的模組數據庫。

8. 1000V/32A的保護斷路器確保設備的高可靠性。

9. 四芯電纜連接確保功率和溫度測量結果的無誤差。

10. 輻照度傳感器溫度和Pt100模塊背面溫度的分開測量確保了測量的準確性。

11. 即時的輻射能量、溫度等環境信息的連續顯示。

12. 簡單時尚的觸屏操作面板。
